Re: Duchessa Duchessina

Message par zeb le Dim 04 Jan 2015, 19:10

Il doit bien y avoir un renfort à l'arrière non ?

zeb
Admin

Date d'inscription : 01/03/2010
Nombre de messages : 9202

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par cremoso le Dim 04 Jan 2015, 20:49

si tu rajoutes une épaisseur dans le système, le pressostat va se déclencher plus tôt, à une pression moindre non?


cremoso

Date d'inscription : 13/06/2013
Machine à café : Isomac Millenium
Broyeur : Eureka mignon
Nombre de messages : 839

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Lun 05 Jan 2015, 08:19

Pour le renfort, je me suis posé la question de savoir si la feuille était seulement posée et maintenue par le serrage de la partie supérieure, mais "collée" par le temps et je n'ai pas osé la manipuler de peur de l'abîmer. Du coup je ne sais pas comment est le dos, mais au jugé avec mon fil rigide je n'ai pas le sentiment qu'il y ait une surépaisseur à cet endroit.

Pour le changement de la réaction du pressostat dû à l'ajout d'une fine rondelle c'est exact, mais à réglage identique. Si je modifie la donne en tournant la molette, je dois rattraper la bonne valeur. Je n'imagine pas modifier le système au point d'avoir une lecture de valeur fausse..si?
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par cremoso le Lun 05 Jan 2015, 11:03

oui c'est vrai c'est réglable, j'avais oublié. mais la plage utile doit être assez faible, je pense. le centre du laiton se déplace peut être de 2 ou 3mm grand max. en rajoutant un renfort, tu pourrais le réduire de beaucoup.

c'est peut être juste un centrage cette marque, pour éviter que le pointeau ne se "promène". le pointeau est bien guidé ou il a un certain jeu latéral?

et sinon le ressort du pointeau il est très raide ou assez souple? parce que si c'est souple ça ne va jamais poinçonner le laiton.


cremoso

Date d'inscription : 13/06/2013
Machine à café : Isomac Millenium
Broyeur : Eureka mignon
Nombre de messages : 839

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Lun 05 Jan 2015, 18:34

pas évident de donner un ordre d'idée de la souplesse/raideur du ressort...je ferai des essais à froid et peut-être sur la ZE pour voir comment il réagit vis à vis du sirai


sinon je devrais avoir deux chutes de tuyau cuivre recuit, un en 6mm et l'autre en 8mm
pascal m'a convaincu de faire moi-même mes tuyaux de vapeur et d'eau chaude (absents de la machine). Peu emballé au début, je fini par trouver l'idée excitante..

alors voilà l'orifice



à 6mm


à 8mm


quelle diam semble le plus adapté ?


sinon en attendant de trouver un tuyau de verre de 7mm, j'ai trouvé du tuyau translucide en silicone à pas cher qui devrait faire l'affaire, je verrai bien.
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par dynamos le Lun 05 Jan 2015, 19:09

7mm  Je sors


Non sérieusement, vu d'ici je dirais un tube de 6mm avec un joli collet-battu conique (sans joint) ou plat (avec joint) Cool



Edit : Mais c'est probablement les raccords que tu auras trouvé qui choisiront le diamètre des tubes scratch
avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 2330
Localisation : ÎdF

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par zeb le Mar 06 Jan 2015, 12:51

Pardon d'être relou mais là encore je ne comprends pas bien ta photo Embarassed

C'est la portée du raccord qu'on voit ? Et avec l'écrou ça donne quoi ? Ludo a raison c'est d'abord celui ci qui va te donner une idée, quel diamètre intérieur fait-il ? 8mm ça fait gros je pense non ? La machine n'est pas grosse ça va pas faire bizarre ? C'est quelle taille les sorties de robinet ? 1/4 ? 3/8 ?
avatar
zeb
Admin

Date d'inscription : 01/03/2010
Age : 47
Nombre de messages : 9202

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Mar 06 Jan 2015, 13:19

problème résolu, en fait on m'a donné deux belles longueurs en 6mm et effectivement ça me semble le bon diam.



même qu'il faudra que je réagrandisse l'ouverture à droite de l'écrou de serrage (écrou ?) qui est à 5,5mm


Pour les buses, je pense prendre deux buses de pavoni qui, ça tombe bien, sont sur du tuyau de 6mm.
Ca sera identique, mais pour ce que je m'en sers et ça habillera bien et pas trop onéreux. A moins que vous ayez une autre idée.


Sinon j'ai reçu les roulements. Donc une fois en place, la place disponible au ressort, du dessous du groupe au dessus du piston va de 62mm au repos à 37mm compressé.
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par pootoogoo le Mar 06 Jan 2015, 22:57

scratch
Es-tu sûr de ton 37mm ? Ça me parait bien petit (et étonnant que le 14 spires de la photo de Duchessa se comprime jusqu'à 37mm)...
Bref, si tu regarde ton site de ressorts, il y a une valeur "Sh" qui est la hauteur solide (= longueur quand les spires se touchent ou "longueur à bloc"), 37mm ça limite pas mal le choix.
En fait, si c'est bien ça, il n'y en aurait qu'un qui irait à peu près sur la page, c'est le modèle D23840 (8.5 à 3 bars)... mais il fait 37mm de diamètre et 37,5 à bloc. Crying or Very sad

Ce qu'il faut trouver c'est un ressort qui donne ~1200 N* comprimé à 50mm (= 9 bars au milieu de ta plage), qui ait une longueur libre (L0) supérieure à 62mm et une longueur à bloc inférieure à 37mm.

* ça équivaut à ~120kg de force et correspond bien aux valeurs que j'avais calculé pour le bras de levier de l'Europiccola (qui a grosso-modo le même diamètre de piston).

_________________
« Le savoir est le seul bien qui augmente quand on le partage »

« Ce n'est qu'en essayant continuellement que l'on finit par réussir.
Autrement dit : plus ça rate, plus on a de chances que ça marche. »
avatar
pootoogoo
Admin

Date d'inscription : 20/01/2012
Age : 43
Machine à café : Caravel
Broyeur : Porlex Mini
Nombre de messages : 3235
Localisation : Essonne

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Mer 07 Jan 2015, 08:19

oui j'ai passé la soirée à faire ça aussi ... scratch Crying or Very sad Crying or Very sad

je vais revoir ça et poster photos à l'appui.

et pire encore, en bas de page il est noté:
"Pour une utilisation normale, les ressorts ne doivent pas être comprimés au-delà de la hauteur L1"
donc si je comprends bien...
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par cremoso le Mer 07 Jan 2015, 09:57

le ressort rongé des photos de la page 2 n'a sans doute jamais fait 14 spires, il a du en perdre 1 ou 2 grand maximum.

à mon avis ce n'est tout simplement pas le même ressort que sur la photo de la Duchessa.
pour être sûr, il aurait fallu peser la rouille au démontage... clin d'oeil

edit: quel Ø extérieur maximum tu peux mettre comme ressort?

cremoso

Date d'inscription : 13/06/2013
Machine à café : Isomac Millenium
Broyeur : Eureka mignon
Nombre de messages : 839

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Mer 07 Jan 2015, 13:01

perso j'ai plus psychoté sur la dimension que sur le nombre de spires.
voilà une photo d'un ressort de duchessina.



bon on peut aussi se dire que le problème ne vient pas du ressort lui même, mais du marchand qui n'a pas ce genre de produit à proposer.
J'ai le droit d'espérer.

le diam maxi est de 34,5mm, mais j'y reviens tout à l'heure plus en détail et photo.
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Mer 07 Jan 2015, 13:46

à moins de tomber sur un méchant relou qui me dit que ça  va pas Evil or Very Mad

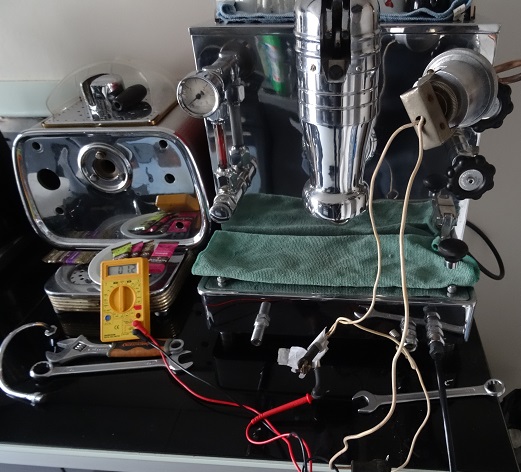

la bonne nouvelle du jour est ce test à froid sur la ZE, du pressostat de la belle. Pompage à la sulfateuse et j'ai amené à 1b, déclenchement du sirai et du presso de la duchesse quasi en même temps. Lecture sur le multimètre pour faire pro Cool





j'entends le gentil clic clic du contact qui se joue grâce au presso. cool


classe le montage.. Heureux


Dernière édition par rotchitos le Mer 07 Jan 2015, 14:01, édité 2 fois
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Mer 07 Jan 2015, 13:56

alors le mouvement est plus appréciable avec les roulements à billes.
donc voilà dans le fût.
détendu du slip


ressort bandé



et la même chose sans le groupe

62mm du dessous du gr au desssus du dé.


et 37mm.

vous remarquerez cette bizarrerie de la nature où ici  le ressort bandé est plus petit qu'au repos.
De rien pour cette approche personnellement scientifique du ressort


le diam du dé est de 34mm.
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Mer 07 Jan 2015, 13:57

ah oui je pense pouvoir dévisser un peu le dé afin de gagner 1 ou 2mm, mais je ne pense pas plus.
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par pootoogoo le Mer 07 Jan 2015, 14:17

Mais en fait t'en a un ressort, qu'est que tu nous embêtes. Heureux

OK, avec ton autre photo d'une Duchessina, on voit que c'est pas le même que la Duchessa mais le même que le tien. Donc 7 spires de 4.5mm de diamètre (et 7 pires de 4.5, ça fait 31.5mm à bloc... leur histoire de L1 c'est pour te faire peur, il va juste s'aplatir et perdre un peu de force). Diamètre extérieur du ressort de 30mm.
Je pense que c'est juste ce marchand qui n'a pas les bons en stock... c'est juste le seul qui a tout ces détails techniques sur les spécificité de ses ressorts.  clin d'oeil
Ils font aussi du sur mesure, tu pourrais leur demander, juste pour voir si ça existe.

D'après des calculs rapide, pour une plage de 12 à 6 bars il te faudrait un ressort avec une longueur L0 = 87 mm et une raideur R = 31.6 N/mm.

_________________
« Le savoir est le seul bien qui augmente quand on le partage »

« Ce n'est qu'en essayant continuellement que l'on finit par réussir.
Autrement dit : plus ça rate, plus on a de chances que ça marche. »
avatar
pootoogoo
Admin

Date d'inscription : 20/01/2012
Age : 43
Machine à café : Caravel
Broyeur : Porlex Mini
Nombre de messages : 3235
Localisation : Essonne

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Mer 07 Jan 2015, 16:13

envoyé tout à l'heure à quelques fabricants de ressorts.

... je suis à la recherche de ressorts, pour de vieilles machines à café.
Vous trouverez deux photos jointes.
la longueur serait de 87mm une raideur de R = 31.6 N/mm.Et 31.5 mm à bloc.
comprenant de 7 à 9 spires de 4.5mm.
diam du ressort de 23 à 30 mm
Je cherche une plage de 12 à 6 B suivant la compression du ressort.
Un devis de 1 à 10 pièces serait idéal.
....
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par cremoso le Mer 07 Jan 2015, 16:43

un ressort de 37mm de Ø ext. ne rentrerait pas dans le groupe?

parce qu'ils en on un qui correspondrait, mais pas en inox.
Référence     D0 (mm)    d (mm)    L0 (mm)     L1 (mm)     Sh (mm)    P1 (N)       R (N/mm)
D13840        37.00        5.00        75.00        40.20        37.50        1225.83     35.30

http://www.ressortsspec.com/p/66/ressorts-de-compression-en-corde-a-piano/?PAGE_ID=1&INDEX-order=0&min_1=30.6&max_1=40.9&min_2=4&max_2=6&min_3=62.5&max_3=82.9&update=#startcontent

bon, si ça met 50 ans à rouiller, ça fera des loisirs aux générations futures...

cremoso

Date d'inscription : 13/06/2013
Machine à café : Isomac Millenium
Broyeur : Eureka mignon
Nombre de messages : 839

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Mer 07 Jan 2015, 17:01

hééé ça pourrait  le faire, si on considère le diam intérieur qui serait donc de 27, ça viendrait appuyer malgré tout sur le dé...
37 ça donne ça et je pense qu'il faut que ça appuie sur le dé plus que sur le piston.
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Mer 07 Jan 2015, 17:04

déjà une réponse avec les données envoyées!!
Shocked

"votre ressort est réalisable par contre il y a un probléme qui va se présenter dans le temps au niveau de sa tenue.
avec vos indications nous obtenons un pas entrespire de 16mm alors que le maxi a ne pas dépasser est de 11mm ce qui génére un taux de travail trop élevé si ce ressort travail a bloc(spires jointives) il perdra de la longueur dans le temps.
etes vous sur de la raideur indiquée?
merci pour le retour"

je laisse la police scientifique plancher là-dessus...
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Mer 07 Jan 2015, 17:11

j'ai trouvé ça sur un site
http://www.novaressort.fr/?ru=LOGICIELS
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par pootoogoo le Mer 07 Jan 2015, 17:20

Avec un graphique, ça marchera peut-être mieux. Rotchi, je suis sûr que tu te doutais pas que ta passion allait t'amener à faire de la physique... Laughing



En fait le choix de la plage de pression permet de calculer les specs du ressort car
1. ça te donne directement la raideur: si tu veux aller de 12 à 6 bars par exemple, ça équivaut à aller de 1584 à 792 N sur 25 mm donc ([1584-792]/25=) 31.7 N/mm
2. ça te permet de calculer la longueur du ressort (avec la pente): si tu passes de 12 à 6 bars en 25 mm, ça demande un autre 25 mm pour aller à 0; la longueur du ressort est donc de (62+25=) 87mm

Si tu choisis une plage plus étroite, ça demande un ressort plus long et moins raide mais là pas sûr qu'à bloc il passe dans 37mm.
(Par exemple pour 10 à 8 bars, ça donne 162mm et 10.5N/mm).


Dernière édition par pootoogoo le Mar 03 Nov 2015, 03:41, édité 2 fois (Raison : F*** ImageShack)

_________________
« Le savoir est le seul bien qui augmente quand on le partage »

« Ce n'est qu'en essayant continuellement que l'on finit par réussir.
Autrement dit : plus ça rate, plus on a de chances que ça marche. »
avatar
pootoogoo
Admin

Date d'inscription : 20/01/2012
Age : 43
Machine à café : Caravel
Broyeur : Porlex Mini
Nombre de messages : 3235
Localisation : Essonne

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par pootoogoo le Mer 07 Jan 2015, 17:39

Ce qu'il faut leur dire, c'est que tu vas faire travailler ton ressort jusqu'à 37mm... à eux de te trouver le bon nombre de spires et le bon acier pour les valeurs que tu demandes (diminuer la valeur à bloc pour s'écarter au max du 37mm, ça veut dire diminuer le diamètre du fil et donc utiliser un acier plus dur).

_________________
« Le savoir est le seul bien qui augmente quand on le partage »

« Ce n'est qu'en essayant continuellement que l'on finit par réussir.
Autrement dit : plus ça rate, plus on a de chances que ça marche. »
avatar
pootoogoo
Admin

Date d'inscription : 20/01/2012
Age : 43
Machine à café : Caravel
Broyeur : Porlex Mini
Nombre de messages : 3235
Localisation : Essonne

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Mer 07 Jan 2015, 17:42

j'ai une réponse pour celui-là
http://www.ressortsspec.com/p/66/ressorts-de-compression-en-corde-a-piano/?min_1=24.77&max_1=24.77&min_2=4.11&max_2=4.11&min_3=88.90&max_3=88.90&PAGE_ID=1
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par cremoso le Mer 07 Jan 2015, 17:44

les spires jointives à 59mm, ça ne me paraît pas bon... Neutral

cremoso

Date d'inscription : 13/06/2013
Machine à café : Isomac Millenium
Broyeur : Eureka mignon
Nombre de messages : 839

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par rotchitos le Mer 07 Jan 2015, 17:46

oui je me disais aussi...y'en a qui vont peut-être ne pas vouloir trop se casser la tête et je peux les comprendre.
avatar
rotchitos

Date d'inscription : 05/12/2009
Machine à café : Eleveur de leviers
Broyeur : Mazzer kéké la praline
Nombre de messages : 4184

Revenir en haut Aller en bas

Re: Duchessa Duchessina

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
