question technique EV3 voie

Message par roro82 le Lun 24 Nov 2014, 19:47

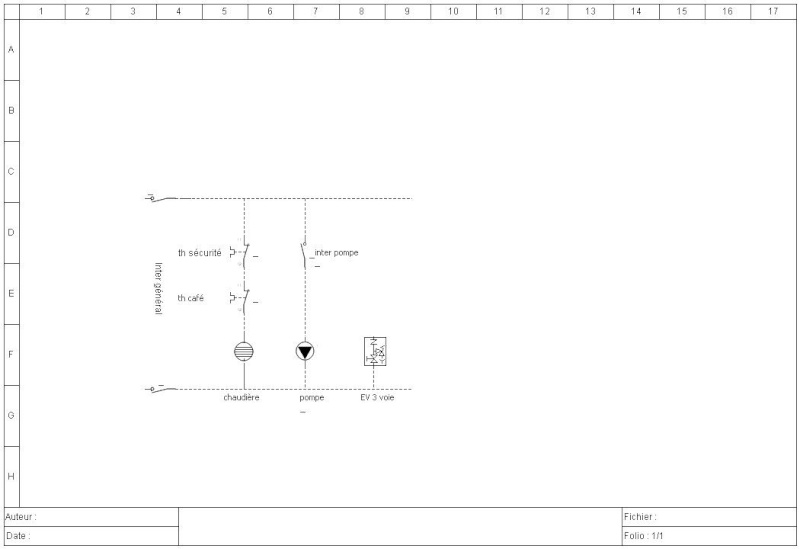

merci de compléter le shéma joint....et le premier gagne ..un ....je sais pas!

en fait j aimerais savoir a quel moment est alimantée l'electrovanne trois voies!

le shéma est simplifié il n y pas le thermostat vapeur ni de  voyants , je dois refaire un cablage sans tout ca! Mais je cale sur l ev!


je vous remercie!


Dernière édition par Pig le Lun 24 Nov 2014, 20:05, édité 2 fois (Raison : Nettoyage BBCode)
avatar
roro82

Date d'inscription : 04/04/2014
Machine à café : gaggia espresso pure
Broyeur : santos 6A et petit porlex
Nombre de messages : 86
Localisation : sud-ouest

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par Pig le Lun 24 Nov 2014, 20:07

Sortie bassin lorsqu'elle n'est pas alimentée. Il faut l'alimenter pour qu'elle bascule sa sortie vers le groupe.

Suffisant? Sinon, tu fais appel aux autres Heureux
avatar
Pig
Admin

Date d'inscription : 07/06/2012
Age : 39
Machine à café : Caravel, Cimbali
Broyeur : Compak, Hario, Mazzer
Nombre de messages : 8324
Localisation : Huy (Be)

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par zeb le Lun 24 Nov 2014, 22:05

Il faut qu'elle soit alimentée en même temps que la pompe. Tu peux les brancher en parallèle, en série derrière l'inter pompe.
avatar
zeb
Admin

Date d'inscription : 01/03/2010
Age : 46
Nombre de messages : 8494

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par amicalement_votre le Lun 24 Nov 2014, 22:51

Autre question technique sur l'EV3:

Quand elle est parcourue par du courant, elle est passante depuis le HX (ou chaudière) vers le groupe. Quand elle n'est pas parcourue par du courant, elle est passante entre le groupe et la bassinelle. Mais à l'instant où on coupe le courant qui la traverse, dans la fraction de seconde où elle passe du premier état au second, je soupçonne que les 3 voies sont connectées puisque le PF se décharge ET aussi la pression contenue dans le HX, en tout cas sur les BZxx, puisqu'au mano "pompa" la pression chute à zéro lors de la décharge vers la bassinelle.

Est-ce que ce que je dis est correct ? Je soupçonne que c'est aussi le cas avec les Parker (sur mon Elektra; sur Bz j'ai pas regardé la marque) car il n'y a pas (je crois) de soupape haute pression sur l'Elektra (je n'ai pas de mano extraction sur l'Elektra pour vérifier que la pression du HX chute à zéro quand l'EV3 décharge).
avatar
amicalement_votre

Date d'inscription : 03/01/2013
Machine à café : VAM, Elektra Microcasa Semiautomatica
Broyeur : Mazzer Super Jolly
Nombre de messages : 1409
Localisation : Ile-de-France

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par roro82 le Mar 25 Nov 2014, 09:55

ah impec merci à tous.
Oui c est bien ce que je pensais amicalement que l l intervalle de temp dechargeais le groupe aussi mais j en étais pas certain!

merci...vous avez tous gagné une bise, euh non y a que des mecs Haha un café a venir prendre à la maison!
avatar
roro82

Date d'inscription : 04/04/2014
Machine à café : gaggia espresso pure
Broyeur : santos 6A et petit porlex
Nombre de messages : 86
Localisation : sud-ouest

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par amicalement_votre le Mar 25 Nov 2014, 10:25

euh, tu veux dire déchargeait "la chaudière" aussi (?)
Quand je dis décharger la chaudière (ou HX) aussi, ce serait juste qque gouttes, pas comme dans le groupe où elle le vide presque. Car pour la chaudière c'est pendant une fraction de seconde; juste de quoi y baisser la pression d'extraction drastiquement sans avoir à mettre de soupape HP sur beaucoup de petites machines.

Mais confirmez-moi: y'a pas de soupape HP sur la plupart des (petites) machines, genre lady, sylvia, BZ groupe Bezzera,... ?
avatar
amicalement_votre

Date d'inscription : 03/01/2013
Machine à café : VAM, Elektra Microcasa Semiautomatica
Broyeur : Mazzer Super Jolly
Nombre de messages : 1409
Localisation : Ile-de-France

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par roro82 le Mar 25 Nov 2014, 12:46

ca dois juste baisser la pression au temp de changement détat mais ca vide pas ce st sur!
avatar
roro82

Date d'inscription : 04/04/2014
Machine à café : gaggia espresso pure
Broyeur : santos 6A et petit porlex
Nombre de messages : 86
Localisation : sud-ouest

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par amicalement_votre le Mar 25 Nov 2014, 12:49

Je pense que c'est ça qui se passe.
avatar
amicalement_votre

Date d'inscription : 03/01/2013
Machine à café : VAM, Elektra Microcasa Semiautomatica
Broyeur : Mazzer Super Jolly
Nombre de messages : 1409
Localisation : Ile-de-France

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par zeb le Mar 25 Nov 2014, 13:16

La Silvia (Pas Sylvia Wink ) a une shp.

Il faut que je regarde si je les ais toujours, j'avais fait un reportage à l'époque sur le fonctionnement d'une EV avec photos en coupe. Je dois toujours les avoir j'essaie de les poster.

De mémoire je crois qu'il n'y a pas de passage transitoire de cuve à bassine au changement d'état.
avatar
zeb
Admin

Date d'inscription : 01/03/2010
Age : 46
Nombre de messages : 8494

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par amicalement_votre le Mar 25 Nov 2014, 14:30

ah ok, merci pour l'info sur la shp de SIlvia  Smile.

Je n'ai pas regardé ces jours-ci en dessous de ma machine pour voir s'il y en a une aussi même si je crois que sur l'Elektra y'en a pas (jamais vu mais je vais chercher). Alors je me disais que c'était l'EV3 Parker qui devait faire le job, sinon ça fuirait de partout qques secondes après un shot !

En face, on m'a dit que les Lucifer sont capables de gérer les dilatations du circuit extraction. Cependant, je ne sais pas si c'est à la façon d'une soupape HP ou bien comme j'essaie de le deviner par un bref instant où les 3 voies sont ouvertes lors du changement d'état. Sur la Parker, je ne vois rien qui ressemble à une soupape donc je ne vois que cette hyp des 3 voies ouvertes. J'imagine que ce n'est pas facile à voir même avec une coupe en photo mais si tu as ça, merci !

En tout cas, je me dis que c'est un choix de conception de l'EV3 d'autoriser un bref instant où les 3 voies seraient ouvertes ou pas. Je ne sais pas si tout le monde a choisi la même option. En tout cas cette info permettrait de comprendre pourquoi certaines machines gardent un 12b affiché sur le mano après extraction (donc avec SHP) et d'autres redescendent à 0 (EV3 passante des 3 voies un instant (?)).
avatar
amicalement_votre

Date d'inscription : 03/01/2013
Machine à café : VAM, Elektra Microcasa Semiautomatica
Broyeur : Mazzer Super Jolly
Nombre de messages : 1409
Localisation : Ile-de-France

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par amicalement_votre le Ven 28 Nov 2014, 00:33

J'ai vérifié, il n'y a effectivement pas de soupape haute pression sur le circuit pompe-HX-groupe de l'Elektra.
avatar
amicalement_votre

Date d'inscription : 03/01/2013
Machine à café : VAM, Elektra Microcasa Semiautomatica
Broyeur : Mazzer Super Jolly
Nombre de messages : 1409
Localisation : Ile-de-France

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par dynamos le Ven 28 Nov 2014, 19:21

Regarde à la fin du PDF tu as le schéma électrique d'origine de la Lady si ça peut aider

MANUEL D'INSTRUCTIONS BRASILIA LADY
avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 1969
Localisation : ÎdF

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par arcandias le Lun 23 Oct 2017, 16:33

Bonjour,
plutôt que de rouvrir un sujet...

J'ai, pour la 3eme fois, démonter mon ev3 parker de mon Elektra.
En effet, hier, je tire un shot et je vois l'eau monter dans le tube de niveau de la chaudière vapeur.... La chaude expérience que j'ai eu l'année dernière m'a fait couper la machine Smile
Bref, avant de changer purement et simplement cette ev3, que j'ai décrassée il y a peu dans un bain de pully, je me demande si je ne l'ai pas mal remontée.
Je joins deux photos pour que ceux qui savent puissent m'aider.




Normalement, l'ev3 est complète.

Ma question porte sur la pièce centrale de la 1ère photo.
On voit un petit téton à droite de cette pièce. Il est monté sur ressort car on peut l'enfoncer dans la pièce de droite et il revient à sa position initiale quand on le relache.

Ce côté, portant le téton, se loge-t-il dans la pièce de droite ou dans la base en laiton de gauche?

Je ne comprends pas bien le mécanisme... J'ai compris qu'un champ magnétique est généré par la bobine dans la boite noire de l'ev  (non visible sur la photo) et que cela fait pivoter l'axe centrale (la pièce centrale de ma photo) pour ouvrir ou fermer la communication de l'ev. Mais je ne comprends pas le rôle de ce téton mobile, ni du méplat sur le corps de cette même pièce centrale. Ce méplat ne ressort pas bien mais nous fait face sur la photo.

Merci à qui pourra m'aider/m'éclairer

A.
avatar
arcandias

Date d'inscription : 06/04/2015
Machine à café : Elektra SXC + La Pavoni EL pro
Broyeur : Mazzer SJ + Porlex
Nombre de messages : 309
Localisation : Paris

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par metasystem le Lun 23 Oct 2017, 18:07

l'ev est passante vers la bassinelle à froid?
Je croyais que l'ev n'était pas passante par défaut, mais qu'à une certaine pression elle ouvrait la décharge.
La preuve en est, sur la distribution de l'eau sur une silvia, l'eau sort exclusivement par la lance vapeur. Si l'ev est vraiment passante, ça devrait aller dans la bassinelle au même titre que la décharge normale...
avatar
metasystem
Prof'spresseur

Date d'inscription : 03/12/2014
Age : 34
Machine à café : Bezzera Prof'express, pavoni europiccola 1975, hario V6, Napolitaine , french press 35cl, aéropress, turkish pot
Broyeur : compak k6 (wega), santos 6A, hario skerton, feldgrind
Nombre de messages : 5092
Localisation : Niort

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par Maya le Lun 23 Oct 2017, 18:56

Je la voyais plutôt passante vers la bassinelle au repos (pour évacuer la pression après le shot) et fermée pompe tournante, je ne la vois pas associée à une pression (sauf si elle sert également d'OPV)

Maya

Date d'inscription : 29/06/2009
Machine à café : Rancilio Silvia V2, Arrarex Caravel
Broyeur : Mazzer SJ, Nemox LUX
Nombre de messages : 890
Localisation : 35

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par arcandias le Lun 23 Oct 2017, 22:05

Vous me perdez... Je vais relire demain Smile
avatar
arcandias

Date d'inscription : 06/04/2015
Machine à café : Elektra SXC + La Pavoni EL pro
Broyeur : Mazzer SJ + Porlex
Nombre de messages : 309
Localisation : Paris

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par metasystem le Lun 23 Oct 2017, 22:10

C'est facile à vérifier. Débranchez l'ev et tirez un shot.
Si l'eau ne sors pas à la bassinelle c'est que l'ev3 à 3 position (fermée, ouverte et décharge).
Sinon c'est qu'elle n'a que 2 positions.
avatar
metasystem
Prof'spresseur

Date d'inscription : 03/12/2014
Age : 34
Machine à café : Bezzera Prof'express, pavoni europiccola 1975, hario V6, Napolitaine , french press 35cl, aéropress, turkish pot
Broyeur : compak k6 (wega), santos 6A, hario skerton, feldgrind
Nombre de messages : 5092
Localisation : Niort

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par zeb le Lun 23 Oct 2017, 22:59

C'est 3 voies et 2 positions. Soit le noyau est d'un côté lorsqu'il est au repos, généralement maintenu par un ressort. Soit de l'autre côté du fût lorsqu'il est attiré par l'électroaimant.

Chaudière >> Douchette sous tension
Douchette >> Bassinelle hors tension
avatar
zeb
Admin

Date d'inscription : 01/03/2010
Age : 46
Nombre de messages : 8494

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par Pig le Mar 24 Oct 2017, 05:37

Écrit autrement: 1 voie en entrée + 2 voies en sortie = 3 voies.
avatar
Pig
Admin

Date d'inscription : 07/06/2012
Age : 39
Machine à café : Caravel, Cimbali
Broyeur : Compak, Hario, Mazzer
Nombre de messages : 8324
Localisation : Huy (Be)

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par arcandias le Mar 24 Oct 2017, 08:44

@zeb Merci, c'est bien le fonctionnement interne que je ne visualisais pas. Surtout vu le design des pièces cf le méplat du petit cylindre et le petit trou sur le même cylindre...

@ les autres: je comprends le mécanisme de l'ev3 en soit, mais merci pour vos réponses rapides.

De tte manière, pour trouver le sens du cylindre central j'ai testé dans les deux sens. Un seul a fonctionné.
avatar
arcandias

Date d'inscription : 06/04/2015
Machine à café : Elektra SXC + La Pavoni EL pro
Broyeur : Mazzer SJ + Porlex
Nombre de messages : 309
Localisation : Paris

Revenir en haut Aller en bas

Re: question technique EV3 voie

Message par Maya le Mar 24 Oct 2017, 10:24

Histoire de ne pas mourir trop bête, si je reformule au repos (electro-aimant non alimenté) le circuit ouvert est douchette-Bassinelle, position electro-aimant alimenté c'est le circuit chaudière-douchette qui est ouvert (j'ai bon ?).

Questions additionnelles :
- Certaines EV3  font-elle également OPV (si surpression ouverture vers la bassinelle) ?
- Certaines EV3 ont-elle un fonctionnement inversé ? (au repos vers la douchette) ?

Maya

Date d'inscription : 29/06/2009
Machine à café : Rancilio Silvia V2, Arrarex Caravel
Broyeur : Mazzer SJ, Nemox LUX
Nombre de messages : 890
Localisation : 35

Revenir en haut Aller en bas
