Re: Faema MP80

Message par francoisax le Dim 03 Fév 2013, 22:36

C'est à l'usage qu'on se rends compte des défauts...


Le plexi du doseur fuit... What a Face Il va falloir trouver une solution car à la longue ça va me faciliter le transit ça... Suspect


Après un rapide coup de pinceau sur le plexi et l'étoile, voilà l'état du doseur. Il y a surement possibilité d'optimiser la chose mais c'est plutôt une bonne base.


Ô ! De la rétention ! Je ne m'y attendais pas à celle la Langue Il va falloir investir dans un pinceau à la hauteur.

francoisax

Date d'inscription : 01/05/2012
Nombre de messages : 1427

Revenir en haut Aller en bas

Re: Faema MP80

Message par Invité le Dim 03 Fév 2013, 23:20

Pour le plexi tu n'as qu'à faire une soudure au coton tige clown

Et pour la rétention c'est rien à coté d'un moulin semi-pro : un coup de pinceau et c'est bon.

Mais bon, la plupart du temps je ne nettoie pas le tunnel, ça part dans l'espresso suivant et puis on en parle plus. silent

Invité
Invité


Revenir en haut Aller en bas

Re: Faema MP80

Message par francoisax le Lun 04 Fév 2013, 00:13

Chou a écrit:Pour le plexi tu n'as qu'à faire une soudure au coton tige clown



affraid affraid
Mais y'fout de moi l'insolent Surprised ?

Pour la rétention faut que je trouve un pinceau de compèt'
Un truc comme ça

avatar
francoisax

Date d'inscription : 01/05/2012
Machine à café : Lelit à pid & quelques méthodes douces
Broyeur : Faema - Eureka - Porlex | Torréfacteur Gene
Nombre de messages : 1427
Localisation : 25

Revenir en haut Aller en bas

Re: Faema MP80

Message par Invité le Lun 04 Fév 2013, 00:35

il n'est pas si grand que ça ton tunnel affraid

Invité
Invité


Revenir en haut Aller en bas

Re: Faema MP80

Message par francoisax le Lun 04 Fév 2013, 00:43

Non mais profond, 5-6cm !
avatar
francoisax

Date d'inscription : 01/05/2012
Machine à café : Lelit à pid & quelques méthodes douces
Broyeur : Faema - Eureka - Porlex | Torréfacteur Gene
Nombre de messages : 1427
Localisation : 25

Revenir en haut Aller en bas

Re: Faema MP80

Message par francoisax le Mer 06 Mar 2013, 22:53

Je reviens vers vous, enfin, plus précisément aux plus compétant d'en vous en électricité, électronique, électrotruc quoi ! clown

J'essaye d'expliquer le problème. Le moteur tourne comme une horloge mais il arrive qu'il se bloque pendant le broyage, comme s'il calait. Les meules sont bloquées et le moteur force mais rien ne se passe. Pour le débloquer je suis obligé de dérégler le moulin jusqu'à une mouture type piston What a Face Pas cool. Le problème se produit aussi (et surtout) lors d'un arrêt puis reprise de broyage avec des grains dans la chambre de broyage.
Pourtant lors de mes 1er essais, j'avais réussi à le faire redémarrer (avec des grains dans les meules) avec une mouture type espresso vraiment fine.
En fait, tout me laisse croire qu'il manque de punch. Au début je mettais ça (pourquoi d'ailleurs?) sur le compte de meules neuves qui accrochaient trop.

Je suis donc obligé pour pouvoir l'utiliser de lancer le moteur à vide, de faire tomber mes grains petit à petit, doucement pour ne pas qu'il se bloque. Franchement, super chiant fastidieux ! What a Face What a Face

Lors du check up, j'avais échangé avec H@R et il m'avait soufflé que cela pouvait venir du "relais de démarrage" (pas sur de la dénomination). Boitier noir au centre de la photo (dessous du moulin) :


J'ai ressorti le multimètre, ouvert le boitier et horreur affraid un vrai circuit imprimé qui envoi des hommes sur la lune scratch study




Heu... la franchement ça me dépasse, je sais pas quoi tester et comment, moulin branché ou pas... que chercher...

La seule chose que j'ai pu relever est l'état plus qu'étonnant de ces quelques composants... Rolling Eyes



Donc si quelqu'un a un conseil une idée ou je ne sais quoi.... qu'il se dénonce et qu'il s'explique Langue
avatar
francoisax

Date d'inscription : 01/05/2012
Machine à café : Lelit à pid & quelques méthodes douces
Broyeur : Faema - Eureka - Porlex | Torréfacteur Gene
Nombre de messages : 1427
Localisation : 25

Revenir en haut Aller en bas

Re: Faema MP80

Message par Flynn le Jeu 07 Mar 2013, 00:06

Je dirais, comme ça au pif en première analyse, que le circuit mesure ce qui se passe sur la pin n°1 au travers du gros condensateur jaune, amplifie ce signal ( le LM324 est un quadruple ampli-op, ca peut faire tout et n'importe quoi) puis commande le relais (le truc noir en haut à gauche), le signal de commande étant amplifié par le petit transistor rond (un 2N2222 vu d'ici).

Ce serait pas un machin qui détecte que ça tourne pour connecter ou pas le condensateur de démarrage ?

Teste pour voir si le relais colle ou pas quand le moulin tourne/démarre.
avatar
Flynn
Prof'spresseur

Date d'inscription : 08/01/2013
Age : 62
Machine à café : Rocket
Broyeur : Mazzer Mini
Nombre de messages : 3425
Localisation : Anjou

Revenir en haut Aller en bas

Re: Faema MP80

Message par H@R le Jeu 07 Mar 2013, 10:43

Chic, on a un connaisseur !

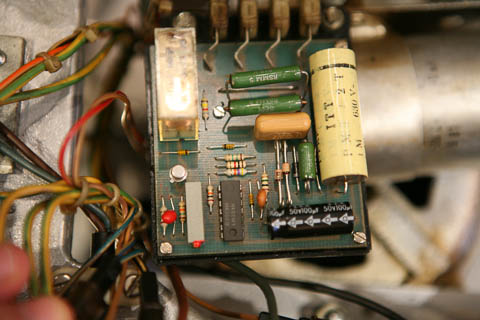

J'ai une photo recto-verso du truc...




Lien vers la photo HD de la carte : http://hroche.free.fr/photos/faemamc80/IMG_8144.JPG

Même si le schéma n'est pas tout à fait le même, voici le cablage du mien (avec 1 condo seulement).



Il faudrait aussi tester les condo qui peuvent être rincés....


Dernière édition par H@R le Jeu 07 Mar 2013, 17:17, édité 2 fois
avatar
H@R

Date d'inscription : 31/07/2009
Age : 45
Machine à café : Unic ED1, Faema Urania, Brasilia Lady, Arrarex Caravel
Broyeur : Mazzer SJ, Faema MC80, Comandante C40
Nombre de messages : 3011
Localisation : Lyon

Revenir en haut Aller en bas

Re: Faema MP80

Message par Flynn le Jeu 07 Mar 2013, 11:24

Ha avec le schema de H@R c'est un peu mieux.

Il y a un truc que je ne pige pas : pourquoi le gros condo de démarrage est t-il en série avec le petit condo jaune du CI ? Ca n'a pas de sens, ya un truc que je dois pas voir dans les schémas. L'autre truc bizarre c'est que si le relais colle, il court-circuite le moteur au travers d'une R.

Il faudrait carte débranchée mesurer la résistance entre les pins 2 et 3, puis entre 2 et 4 , j'aimerais être sur des valeurs des deux grosses résistances vertes en haut.

La diode noire du milieu (verticale corrodée avec une bague argent plus grosse que les autres) ya moyen de voir si c'est une Zener ? (yaurait un voltage écrit dessus)

Sinon faudra faire le schema du CI pour aller plus loin.
avatar
Flynn
Prof'spresseur

Date d'inscription : 08/01/2013
Age : 62
Machine à café : Rocket
Broyeur : Mazzer Mini
Nombre de messages : 3425
Localisation : Anjou

Revenir en haut Aller en bas

Re: Faema MP80

Message par francoisax le Jeu 07 Mar 2013, 11:27

Merci pour ces super réponses !

Question bête Very Happy
Comment on teste un condensateur ? Embarassed

@aucun, je regarde ce soir ce que tu me demandes !
avatar
francoisax

Date d'inscription : 01/05/2012
Machine à café : Lelit à pid & quelques méthodes douces
Broyeur : Faema - Eureka - Porlex | Torréfacteur Gene
Nombre de messages : 1427
Localisation : 25

Revenir en haut Aller en bas

Re: Faema MP80

Message par Flynn le Jeu 07 Mar 2013, 11:29

Tester un condensateur : pas facile. D'abord débranche une des bornes et mets le en court-circuit avec un bout de fil ou mieux une résistance de faible valeur pour le vider, au risque de flinguer ton multimètre. Une fois débranché il ne doit y avoir aucune résistance à ses bornes. Puis en branchant le multimètre dans l'autre sens, on doit avoir une petite réponse avant de voir la résistance se stabiliser à l'infini

Sinon ya 2 condos de démarrage sur la photo, et un seul sur le schéma de H@R ... il est branché où l'autre ?
avatar
Flynn
Prof'spresseur

Date d'inscription : 08/01/2013
Age : 62
Machine à café : Rocket
Broyeur : Mazzer Mini
Nombre de messages : 3425
Localisation : Anjou

Revenir en haut Aller en bas

Re: Faema MP80

Message par francoisax le Jeu 07 Mar 2013, 13:19

Ok ok merci
je regarde ça ce soir.

H@R et moi avons un modèle proche mais pas identique.

J'ai retrouvé ça en attendant, étiquette collée sous le moulin.
(D'ailleurs H@R, ça aurait peut être pu t'aider l'autre fois... Embarassed)

avatar
francoisax

Date d'inscription : 01/05/2012
Machine à café : Lelit à pid & quelques méthodes douces
Broyeur : Faema - Eureka - Porlex | Torréfacteur Gene
Nombre de messages : 1427
Localisation : 25

Revenir en haut Aller en bas

Re: Faema MP80

Message par H@R le Jeu 07 Mar 2013, 13:53

AAaaaaarrrrrrrrrggggggggggggggggggggllllllllllllllllllllllllllllllllll !!!!!!!!!!!!!!!! What a Face What a Face What a Face
avatar
H@R

Date d'inscription : 31/07/2009
Age : 45
Machine à café : Unic ED1, Faema Urania, Brasilia Lady, Arrarex Caravel
Broyeur : Mazzer SJ, Faema MC80, Comandante C40
Nombre de messages : 3011
Localisation : Lyon

Revenir en haut Aller en bas

Re: Faema MP80

Message par francoisax le Jeu 07 Mar 2013, 15:35

Embarassed
...je suis vraiment désolé d'autant que j'étais sur d'avoir posté cette photo avec les nombreuses autres...




avatar
francoisax

Date d'inscription : 01/05/2012
Machine à café : Lelit à pid & quelques méthodes douces
Broyeur : Faema - Eureka - Porlex | Torréfacteur Gene
Nombre de messages : 1427
Localisation : 25

Revenir en haut Aller en bas

Re: Faema MP80

Message par H@R le Jeu 07 Mar 2013, 16:16

Pas de soucis : le mien fonctionne de nouveau et ça m'a forcé à réfléchir un peu Smile
Peux tu stp m'envoyer une photo en HD par MP pour mes archives ?

Edit : ajouts de photos au-dessus.
avatar
H@R

Date d'inscription : 31/07/2009
Age : 45
Machine à café : Unic ED1, Faema Urania, Brasilia Lady, Arrarex Caravel
Broyeur : Mazzer SJ, Faema MC80, Comandante C40
Nombre de messages : 3011
Localisation : Lyon

Revenir en haut Aller en bas

Re: Faema MP80

Message par francoisax le Jeu 07 Mar 2013, 16:22

C'est le moins que je puisse faire !
avatar
francoisax

Date d'inscription : 01/05/2012
Machine à café : Lelit à pid & quelques méthodes douces
Broyeur : Faema - Eureka - Porlex | Torréfacteur Gene
Nombre de messages : 1427
Localisation : 25

Revenir en haut Aller en bas

Re: Faema MP80

Message par Flynn le Jeu 07 Mar 2013, 17:00

H@R le lien de la photo HD est HS Smile
ça m'arrangerait de la voir
avatar
Flynn
Prof'spresseur

Date d'inscription : 08/01/2013
Age : 62
Machine à café : Rocket
Broyeur : Mazzer Mini
Nombre de messages : 3425
Localisation : Anjou

Revenir en haut Aller en bas

Re: Faema MP80

Message par H@R le Jeu 07 Mar 2013, 17:17

C'est réparé : extension en majuscule...
avatar
H@R

Date d'inscription : 31/07/2009
Age : 45
Machine à café : Unic ED1, Faema Urania, Brasilia Lady, Arrarex Caravel
Broyeur : Mazzer SJ, Faema MC80, Comandante C40
Nombre de messages : 3011
Localisation : Lyon

Revenir en haut Aller en bas

Re: Faema MP80

Message par Flynn le Jeu 07 Mar 2013, 19:00

voilà ce que j'ai pour le moment.
Il y a surement des erreurs autour des derniers etages ampli-op parce que c'est confus dans ce coin là



en HD : http://farm9.staticflickr.com/8388/8537541384_50e0eac4b2_k.jpg
avatar
Flynn
Prof'spresseur

Date d'inscription : 08/01/2013
Age : 62
Machine à café : Rocket
Broyeur : Mazzer Mini
Nombre de messages : 3425
Localisation : Anjou

Revenir en haut Aller en bas

Re: Faema MP80

Message par francoisax le Jeu 07 Mar 2013, 20:40

Alors, je vais essayer d'aller dans l'ordre... Very Happy

aucun a écrit:
Il faudrait carte débranchée mesurer la résistance entre les pins 2 et 3, puis entre 2 et 4 , j'aimerais être sur des valeurs des deux grosses résistances vertes en haut.

Alors pour moi la numérotation des pins (en toute logique c'était comme ça)
J'ai donc 0 entre 2 et 3
et l'infini entre 3 et 4

Pourtant une fois débranchée, je vois que la numérotation est l'inverse de ma photo, je refais donc les mesures :
Ce qui donne forcément toujours 0 entre 2 et 3
et l'infini entre 2 et 4

Les résistances vertes :
celle du dessus SECI - RSMM5 - 3R3J - 123 = sur 2kΩ ça m'affiche 0.002 - 0.003 (sur le calibre 200 ça sonne je pige pas...)
celle du dessous SECI - RSMM5 - R15K - 131 = 0Ω





aucun a écrit:
La diode noire du milieu (verticale corrodée avec une bague argent plus grosse que les autres) ya moyen de voir si c'est une Zener ? (yaurait un voltage écrit dessus)
Alors malheureusement on voit rien What a Face
J'ai refais des photos à tout hasard...







En ce qui concerne les deux condensateurs...
aucun a écrit:Tester un condensateur : pas facile. D'abord débranche une des bornes et mets le en court-circuit avec un bout de fil ou mieux une résistance de faible valeur pour le vider, au risque de flinguer ton multimètre. Une fois débranché il ne doit y avoir aucune résistance à ses bornes. Puis en branchant le multimètre dans l'autre sens, on doit avoir une petite réponse avant de voir la résistance se stabiliser à l'infini

Sinon ya 2 condos de démarrage sur la photo, et un seul sur le schéma de H@R ... il est branché où l'autre ?

Voilà les données de la bête.

Donc démonté, déchargé, multimètre sur 2MΩ, je branche -> ça tend vers l'infini, j'échange les bornes, ça tend aussi vers l'infini... Suspect pale ? Et ceci pour les deux !
avatar
francoisax

Date d'inscription : 01/05/2012
Machine à café : Lelit à pid & quelques méthodes douces
Broyeur : Faema - Eureka - Porlex | Torréfacteur Gene
Nombre de messages : 1427
Localisation : 25

Revenir en haut Aller en bas

Re: Faema MP80

Message par Flynn le Jeu 07 Mar 2013, 21:00

Oui, la connexion sur 4 va donner R infini parce que le relais n'est pas collé. Les capas ont l'air OK.

Sinon, carte rebranchée il colle ou pas le relais ?

Liste des choses à faire :

- mesurer la tension aux bornes du gros condensateur chimique noir en bas - bien regarder le multimètre pour juger si la tension est stable ou pas

- mesurer la tension aux bornes du relais ( et le faire pendant la phase de démarrage et après quand ça tourne, fais gaffe à pas te faire mal)


Eventuellement, tu peux mettre un interrupteur entre les pins 4 et 2 (ancienne numérotation) et essayer de fermer cet interrupteur une fois que le moteur tourne histoire de voir si tu récupères pas ta puissance perdue quand tu fais ça (ATTENTION ne te trompe pas de numérotation, sinon risque de tout casser : il s'agit de la pin 4 celle la plus éloignée du truc jaune, le contraire de ta numérotation en couleur qui n'est pas celle de notée sur la carte)
avatar
Flynn
Prof'spresseur

Date d'inscription : 08/01/2013
Age : 62
Machine à café : Rocket
Broyeur : Mazzer Mini
Nombre de messages : 3425
Localisation : Anjou

Revenir en haut Aller en bas

Re: Faema MP80

Message par francoisax le Jeu 07 Mar 2013, 22:04

Excuse moi Embarassed mais "le relais il colle" je ne comprends pas Suspect ?

- Le gros condo noir en bas, il monte à 1.70 volts quand je lance le moteur.

- Tension aux bornes du relais moteur en marche
selon la vraie numérotation de la carte (rouge 4, bleu 3, marron 2, noir 1)
Entre 2 et 3 toujours zéro
Entre 2 et 4 : tension résiduelle infime négative moteur arrêté
moteur en marche, j'oscille entre -0.8 et +0.8v des fois c'est 0.7, des fois 0.9 mais je n'ai pas d'oscillo sous la main pour te dire mieux silent


Petite remarque, je fais tourner le moteur à vide (sans grains) donc il n'y a rien qui force au niveau des meules (du moteur).
avatar
francoisax

Date d'inscription : 01/05/2012
Machine à café : Lelit à pid & quelques méthodes douces
Broyeur : Faema - Eureka - Porlex | Torréfacteur Gene
Nombre de messages : 1427
Localisation : 25

Revenir en haut Aller en bas

Re: Faema MP80

Message par sk60 le Jeu 07 Mar 2013, 22:13

Est ce que tu entend un click pres du relais?

sk60

Date d'inscription : 17/12/2011
Machine à café : la pavoni professional
Broyeur : santos 40a
Nombre de messages : 101
Localisation : oise

Revenir en haut Aller en bas

Re: Faema MP80

Message par francoisax le Jeu 07 Mar 2013, 22:20

@sk60 a écrit:Est ce que tu entend un click pres du relais?

Non et je n'en ai jamais entendu ! What a Face
avatar
francoisax

Date d'inscription : 01/05/2012
Machine à café : Lelit à pid & quelques méthodes douces
Broyeur : Faema - Eureka - Porlex | Torréfacteur Gene
Nombre de messages : 1427
Localisation : 25

Revenir en haut Aller en bas

Re: Faema MP80

Message par sk60 le Jeu 07 Mar 2013, 22:24

Le relais doit surement ne pas coller, entre les broches du relais si tu as toujours l'infini c'est que le relais est mort. Un relais c'est comme un bouton sauf qu'au lieu qu ce soit ton doigt qui l'actionne c'est une bobine qui est ecité par um champ magnétique.

sk60

Date d'inscription : 17/12/2011
Machine à café : la pavoni professional
Broyeur : santos 40a
Nombre de messages : 101
Localisation : oise

Revenir en haut Aller en bas

Re: Faema MP80

Message par Flynn le Jeu 07 Mar 2013, 22:32

Oui excuse moi, j'oublie que je dois faire attention à mon vocabulaire ...

Alors on avance, la plaque électronique comporte d'abord une partie dite "alimentation à condensateur" qui devrait fabriquer une tension continue régulée que j'attendais à 12 volts, (mais le circuit intégré pouvant etre alimenté de 3v à 32v ça pourrait être n'importe quelle valeur) mais 1,7v ça ne va pas.

Au fait il fallait faire la mesure en continu, si tu l'as faite en alternatif, recommence.

Si c'est toujours 1,7v, c'est que l'alim ne marche pas.

- teste l'entrée de cette alim (multimetre alternatif 500v) entre les pins 1 et 2 (noir et marron)

- S'il y a du 220v comme je le crois, teste (multimetre alternatif 50v) entre la pin 2 (marron) et la pin du bas du gros condo jaune

- S'il y a bien quelques dizaines de volts comme je le crois, c'est que la diode juste à côté de la grosse résistance verte verticale en bas de 330ohms est à vérifier. Il faudrait en dessouder une branche et vérifier qu'elle conduit dans un sens (~ 200 ohms) mais pas dans l'autre

@sk60 : sans alim le relais ne peut pas coller. Tant qu'il n'y a pas de jus aux bornes du gros condo noir, on n'ira pas plus loin
avatar
Flynn
Prof'spresseur

Date d'inscription : 08/01/2013
Age : 62
Machine à café : Rocket
Broyeur : Mazzer Mini
Nombre de messages : 3425
Localisation : Anjou

Revenir en haut Aller en bas

Page 2 sur 4 Précédent  1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
