Re: Rocket Raspberry Tuning project

Message par r0bin le Jeu 03 Déc 2015, 23:05

@rolusspress: ça s'arretera jamaiiiiis geek poweer! geek

[Vous devez être inscrit et connecté pour voir ce lien] oui, j'ai déjà 4 sondes de température dans la machine, mais comme je la laisse allumée toute la journée... Wink

@francois.p oui pourquoi pas! je vais essayer quand même de la faire à la faignasse (sans bouton) et si l'autonomie n'est pas satisfaisante je repasse au bouton ^^

r0bin

Date d'inscription : 14/06/2013
Nombre de messages : 2323

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par Bradlin le Lun 18 Jan 2016, 21:31

Bonjour r0bin, et félicitations pour cette réalisation.

Pour le capteur ultrason, est-ce un HC-SRC04 ?
Comment est-il positionné pour mesurer avec fiabilité le niveau d'eau ?

Bradlin

Date d'inscription : 15/01/2016
Machine à café : Lelit PL41+T
Broyeur : Mazzer Super Jolly
Nombre de messages : 27

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Lun 18 Jan 2016, 23:14

merci [Vous devez être inscrit et connecté pour voir ce lien] Wink
oui pour le capteur, c'est un HC-SR04 comme dans le projet de James.
j'ai fait imprimer un cache en plastique custom, en adaptant ce modèle à mes besoins:
[Vous devez être inscrit et connecté pour voir ce lien]

ensuite, je l'ai positionné sur le haut de mon réservoir d'eau, capteur vers le bas, puis calibré en fonction du niveau d'eau. dis moi si tu veux une photo
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par Bradlin le Lun 18 Jan 2016, 23:22

Merci pour les infos, je veux bien une photo Wink

Bradlin

Date d'inscription : 15/01/2016
Machine à café : Lelit PL41+T
Broyeur : Mazzer Super Jolly
Nombre de messages : 27

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Mar 19 Jan 2016, 10:21

t'en auras 2 pour la peine Wink

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

le plastique est peint, pas sûr que ce soit l'idée du siècle mais bon c'est un peu plus discret.

le seul problème avec ce système, c'est qu'il ne faut pas arroser le capteur lorsqu'on remplit le réservoir d'eau.
j'ai pris l'habitude maintenant Wink

(remarque je pourrais mettre du mastic?)

avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par Bradlin le Mar 19 Jan 2016, 21:45

Merci pour les photos, c'est de la belle finition. J'aimerais pouvoir faire des montages aussi soignés mais je ne suis pas très manuel...

Bradlin

Date d'inscription : 15/01/2016
Machine à café : Lelit PL41+T
Broyeur : Mazzer Super Jolly
Nombre de messages : 27

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par _didier_ le Mer 20 Jan 2016, 09:45

Salut,

@Robin : Superbe ce projet c'est tout simplement sidérant !!!
Dis moi comment s'effectue la tare de la balance... elle se fait de manière automatique après un contrôle par temporisation.
Tu sais que si tu continues ton histoire avec  arrêt anticipé de la pompe en fonctionne l'écoulement du café, tu vas te retrouvé à concurrencer directement La Marzocco PB et la Black Eagle. Haha
avatar
_didier_

Date d'inscription : 26/11/2011
Machine à café : BZ10 Pid
Broyeur : Mazzer SJ timer Num + Hario
Nombre de messages : 766

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Mer 20 Jan 2016, 12:23

merci Smile
ah je suis encore loin du degré de finition de certains sur le forum, mais c'est un projet de longue haleine que je mène à mon rythme, j'ai encore des nouveautés sympa à venir!

pour la tare c'est facile, dès que je détecte un écoulement d'eau (via le débitmetre relié au réservoir) qui veut dire "départ de pompe", je mets la tare à zéro.
pour l'arrêt anticipé de la pompe, [Vous devez être inscrit et connecté pour voir ce lien] l'a déjà fait et a même modulé la puissance de la pompe avec arrêt prédictif du shot, c'est un cran au-dessus tu devrais voir son topic  Cool

le petit problème de mettre un raspberry sur ma machine E61 par rapport à une autre, c'est que j'ai le levier manuel à gérer en plus, il ne peut pas être automatisé, lui. enfin on peut toujours trouver des astuces Wink
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par roidlarame le Jeu 21 Jan 2016, 09:55

Avec des Legos tout est possible Haha

roidlarame

Date d'inscription : 16/07/2012
Machine à café : Rancilio Silvia + Europiccola
Broyeur : Eureka mignon
Nombre de messages : 183
Localisation : Paris

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Jeu 21 Jan 2016, 10:46

tu t'y connais en Lego technique? Wink
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par zyprexa le Mer 27 Jan 2016, 14:38

Vraiment épatant Haha
Etant moi-même assez fan d'électronique libre cheers

zyprexa

Date d'inscription : 27/01/2016
Machine à café : Rancilio Miss Silvia
Broyeur : Celui du magasin
Nombre de messages : 9

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Mer 27 Jan 2016, 22:06

merci Smile
si tu t'y connais en electronique, je veux bien ton avis là dessus:
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par zyprexa le Ven 29 Jan 2016, 23:03

Je vais y jeter un coup d'oeil de suite

zyprexa

Date d'inscription : 27/01/2016
Machine à café : Rancilio Miss Silvia
Broyeur : Celui du magasin
Nombre de messages : 9

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par zyprexa le Ven 29 Jan 2016, 23:30

Tout d'abord, je tiens à saluer le boulot que tu as réalisé, notamment en codant des modules noyaux ^^ (c'est peut-être simple, mais pour un aspirant codeur-fainéant-infirmier c'est impressionnant)
Le projet de James Ward est vraiment bluffant également.

Un truc me saute d'emblée aux yeux, et la page wikipédia me le confirme : en I2C un maître ne peut causer avec un autre maître (tout comme un esclave ne cause jamais à un autre esclave)

Partant de là (et pour avoir galéré comme un c**) avec un capteur de lumière, les datasheets sont plus qu'essentielles.... entre I2C, 1-wire etc c'est une jungle où chaque constructeur fait parfois juste ce que bon lui semble.
Si le second maître n'offre pas trop de souplesse, le design serait peut-être à revoir.

Mais pour le coup un surcroît d'informations serait nécessaire : diagramme fonctionnel, câblage, modèles des puces/modules etc etc

Certains de ces bidules sont biens fichus, ça peut être aussi bête que de mettre le second maître en esclave avec une bête résistance sur la bonne broche.

Au passage, la question que tu as posée sur raspberry.org est assez imprécise (pas de modèles de puces/capteurs), mais tu aurai sans doute eu plus de succès sur des forums affiliés à arduino voire aux AVR/PIC.

zyprexa

Date d'inscription : 27/01/2016
Machine à café : Rancilio Miss Silvia
Broyeur : Celui du magasin
Nombre de messages : 9

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Sam 30 Jan 2016, 09:59

Merci pour ton retour  : )
En réalité je ne souhaite pas causer à l'autre maître mais à son esclave. Je ne connais hélas pas le schéma électrique en face mais l'esclave est un simple PIC8 ou 16.
J'ai déjà réussi à causer à l'esclave via une adresse qui marche bien, mais pas les autres...
Tu as une idee de forum plus adapté pour cette question ?
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par Bradlin le Sam 30 Jan 2016, 11:26

J'avais eu ce genre de problème une fois, et ça venait de mon slave qui se resettait à cause de légères chutes de tension.

Bradlin

Date d'inscription : 15/01/2016
Machine à café : Lelit PL41+T
Broyeur : Mazzer Super Jolly
Nombre de messages : 27

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par zyprexa le Sam 30 Jan 2016, 13:13

navré je l'ai lu un peu rapidement.
le courant a l'air propre en entrée, et tu as déjà testé les cas limites avec et sans pull-up.
Je sais qu'il existe du "clock stretching" chez certains esclaves sur bus lent, mais ça n'explique pas ce demi-signal.
As-tu déjà sniffé des échanges entre le maître#1 et l'esclave (sans le raspberry du coup) ? Il pourrait être intéressant de comparer les chronogrammes.
As-tu essayé d'augmenter la valeur des résistances de pull-up ?
Si tu n'as pas le schéma, tu n'as sans doute pas le code source du PIC non plus.

Il m'arrive de poser des questions sur avrfreaks, futura-sciences ou arduino.

zyprexa

Date d'inscription : 27/01/2016
Machine à café : Rancilio Miss Silvia
Broyeur : Celui du magasin
Nombre de messages : 9

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Sam 30 Jan 2016, 16:03

oui, j'avance un peu en aveugle. j'ai essayé de changer les résistances de pullup mais il y en a deja sur le montage d'origine et je ne peux que les diminuer du coup (loi ohm et cie). j'ai essayé avec un potentiomètre avec multiples valeurs, sans succès

j'ai essayé de mettre un comparateur (LM311) pour virer les états intermédiaires, mais le pb est que ca ne marche que dans un sens (le comparateur est unidirectionel) et ca bloque le signal de l'autre sens...
si je relie l'entrée à la sortie ca marche plus non plus Mdr2 Crying or Very sad

j'ai peut etre une piste avec une diode zener, je teste et si ça marche pas je pose la question sur un forum de balezes en electronique, merci [Vous devez être inscrit et connecté pour voir ce lien] !

[Vous devez être inscrit et connecté pour voir ce lien], tu parles du slave qui se reset à cause de chutes de tension à quel niveau? de l'alimentation du circuit intégré? ou de SDA/SLK?
tu as résolu comment ton pb?
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Dim 31 Jan 2016, 00:14

alors, mon test avec les Zener n'a rien donné (zener de 2v c'est trop), du coup j'ai testé avec une simple pile de 1,5V pour gommer la tension parasite, et ça marche!!

bon maintenant il faudrait que je trouve comment générer -1,5V avec du 5V...
[Vous devez être inscrit et connecté pour voir ce lien], [Vous devez être inscrit et connecté pour voir ce lien], des idées? Sad
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par zyprexa le Dim 31 Jan 2016, 23:29

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:alors, mon test avec les Zener n'a rien donné (zener de 2v c'est trop), du coup j'ai testé avec une simple pile de 1,5V pour gommer la tension parasite, et ça marche!!

Bien joué Haha

Alors avec quelques recherches il semble qu'un circuit comme ILC7660 pourrait faire l'affaire.
La datasheet est bien pourvue, notamment en exemples de montages, et il descend jusqu'à -1.5V.

Il existe des solutions avec du MAX232 (mauvaise idée c'est pour RS232 à la base) ou en MAX680/681.
La mise en oeuvre me paraît plus simple avec ILC7660 mais je les cite quand même pour d'autres options.

Forcément le courant de sortie est pas miraculeux, mais je présume que t'auras pas besoin de 10 ampères ^^
Le souci c'est que c'est le genre d'option qui génère beaucoup de bruit et peut engendrer d'autres problèmes avec des microcontrôleurs notamment.

Bon dans le fond t'as un DSO tu pourras le voir directement Smile

zyprexa

Date d'inscription : 27/01/2016
Machine à café : Rancilio Miss Silvia
Broyeur : Celui du magasin
Nombre de messages : 9

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Lun 01 Fév 2016, 08:20

Merci ! J'ai commandé le composant : )
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Mer 30 Mar 2016, 00:28

[Vous devez être inscrit et connecté pour voir ce lien] j'ai recu le composant, maintenant que j'ai fini la crémina je m'y remets Smile
j'ai du commander aussi des condensateurs, j'avais pas la bonne valeur.

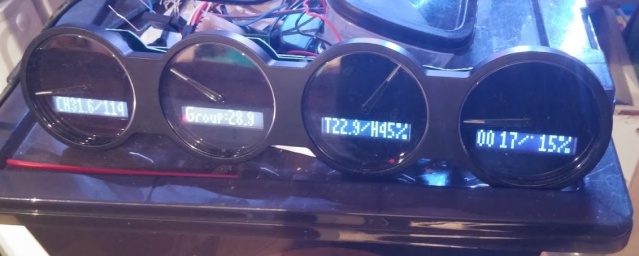

j'ai fini par trouver le bon montage et miracle, ça fonctionne cheers
[Vous devez être inscrit et connecté pour voir ce lien]

un peu de reverse engineering, et j'ai fini par trouver le code pour afficher les pixels au bon endroit.
il a fallu aussi se farcir la police 7x4 lol
je peux aussi faire varier chacune des 4 gauges indépendamment, par contre il faut que je gère le sens de rotation sinon j'ai vite fait de faire des 3/4 de gauge. je peux aussi contrôler la vitesse de rotation, bon bah je prends la plus rapide possible Wink

reste à voir si j'arrive à avoir un système assez réactif avec toutes les informations qui m'intéressent
et bientot un truc propre j'espère I love you
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Dim 03 Avr 2016, 01:05

ca marche pas mal!
j'ai pas beaucoup de place sur les afficheurs (7x41 pixels on est loin du 4K Heureux ) mais en réduisant l'info au minimum ça passe:
[Vous devez être inscrit et connecté pour voir ce lien]

le plus fun c'est de faire bouger les jauges 100% digitales, il y a un bruit léger de moteur, c'est très satisfaisant rabbit
je ferais une vidéo une fois que ce sera fini
faut aussi que je fabrique un fond avec des graduations, parceque pour le moment il faut beaucoup d'imagination pour comprendre les jauges Wink
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par elvice2000 le Dim 03 Avr 2016, 03:31

Tu devrais peut-être rajouter un altimètre! Razz hâte de voir la dégaine de la machine, tu fais une rocket dolorean on dirait! Smile
avatar
elvice2000
Prof'spresseur

Date d'inscription : 13/01/2016
Machine à café : Pavoni baby,Faema Zodiaco
Broyeur : Mazzer SJ, Euréka mignon
Nombre de messages : 3758
Localisation : loir et cher

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par Neil-p le Dim 03 Avr 2016, 09:37

je sens que j'ai dû le lire et que je passe un côté d'un truc mais elles vont t'indiquer quoi ces gauges? des infos que tu n'avais pas sur ton écran lcd?

aussi tu parles de vitesse de rotation, mais qu'est ce qui tourne? je suppose que j'aurai la réponse à ma question avec la vidéo Wink
avatar
Neil-p

Date d'inscription : 16/01/2015
Machine à café : Astoria / Faema / Rok
Broyeur : Mazzer
Nombre de messages : 1298
Localisation : Finistère

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Dim 03 Avr 2016, 10:21

[Vous devez être inscrit et connecté pour voir ce lien] ne rigole pas j'ai l'altimètre + baromètre que je peux rajouter à tout moment Heureux
le design final reste à dessiner, probablement intégration avec imprimante 3D

[Vous devez être inscrit et connecté pour voir ce lien] l'écran LCD est trop grand et trop imposant, je voudrais un truc plus compact et un peu plus "design"
la vitesse de rotation c'est les aiguilles des jauges qui est contrôlée électriquement Wink

à quoi ça sert?
on est d'accord, pas grand chose, à part certaines infos clé comme la température groupe, le PID et le poids du shot
un truc de geek en quelque sorte Langue3
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 5 sur 6 Précédent  1, 2, 3, 4, 5, 6  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
