Rocket Raspberry Tuning project

Message par r0bin le Dim 19 Juil 2015, 10:23

Hello,
C'est la "mode des mods" raspberry, beaucoup de beaux projets fleurissent c'est dur de faire aussi bien que vous Wink
De mon côté je continue à faire évoluer mon projet, inspiré en grande partie par un certain James Ward et sa Gaggia-Pi: [Vous devez être inscrit et connecté pour voir ce lien]

Voici ma dernière version qui commence à être plutôt sympa à utiliser:
C'est pas encore très joli (c'est en travaux) j'aimerais avoir les talents de certains d'entre vous pour faire une finition sympa:
[Vous devez être inscrit et connecté pour voir ce lien]

Voici le panneau de commande:
[Vous devez être inscrit et connecté pour voir ce lien]

Réalisé sur une base de Raspberry B+, codé en python à 90%, des bouts en C et quelques modules noyaux
Le projet n'est pas terminé j'ai encore des trucs sympa à tester (dont le mod sur le pressure profiling dont [Vous devez être inscrit et connecté pour voir ce lien] parle en ce moment ^^)

Si vous êtes intéressés et voulez plus de détails dites moi Wink
sinon je vous laisse je vais me faire un café Twisted Evil

edit: j'ai mis mon code en ligne sur github:
[Vous devez être inscrit et connecté pour voir ce lien]


Dernière édition par r0bin le Jeu 30 Juil 2015, 15:46, édité 1 fois
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2324
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par amicalement_votre le Dim 19 Juil 2015, 12:08

Pfff.... et la mesure de la pression d'extraction, elle est où Twisted Evil

Pas de mano d'extraction sur la V1... tant mieux, le bouquet final sera quand tu vas nous émuler un second PID pour contrôler la puissance qui alimente une pompe rotative et dont la retroaction sera commandée par une mesure de la pression. Il faut un module qui numérise cette mesure de pression... Comment faire ? Des dispositifs existent déjà ? Bon et ensuite on trace le profil de pression avec le doigt sur l'écran tactile, n'est-il pas ? Option 2: on fait varier au vol pendant l'extraction la pression désirée en glissant son doigt sur l'écran tactile.

ps: bravo quand même à toi pour tout le boulot réalisé... Smile
avatar
amicalement_votre

Date d'inscription : 03/01/2013
Machine à café : VAM, Elektra Microcasa Semiautomatica
Broyeur : Mazzer Super Jolly
Nombre de messages : 1409
Localisation : Ile-de-France

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par David75 le Dim 19 Juil 2015, 12:30

Il y a bien des transducteurs pour l'automobile. Mais il faut adapter, positionner au bon endroit, filtrer le signal avec la pompe vibrante...

Sinon, je serais bien intéressé de lire le code... Car c'est ma plus grande faiblesse avec la fatigue chronique.

David75

Date d'inscription : 28/11/2011
Age : 42
Machine à café : Oscar Simonelli
Broyeur : Eureka MCI/T220
Nombre de messages : 947
Localisation : Versailles

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par amicalement_votre le Dim 19 Juil 2015, 12:45

Avec une rotative, plutôt que vibrante.
J'imagine que c'est ce qu'ils font sur la vesuvius, je vais lire un peu, on l'entend quand elle tourne, le moteur de la pompe fait une jolie mélodie de fréquence variable... elle accélère, ralentit... un bonheur.
avatar
amicalement_votre

Date d'inscription : 03/01/2013
Machine à café : VAM, Elektra Microcasa Semiautomatica
Broyeur : Mazzer Super Jolly
Nombre de messages : 1409
Localisation : Ile-de-France

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par David75 le Dim 19 Juil 2015, 13:00

Je parlais de la valeur de pression.
Varier la pression d'une rotative est plus compliqué que pour une vibrante. C'est pour ça que si j'envisage de bidouiller Oscar... Non seulement il y a de la place, mais elle est aussi très basique, donc a plus de chance de profiter de quelques bidouilles... Et puis elle a une pompe vibrante.

Toutes les machines à pompe rotative sont à moteur synchrone. La variation de fréquence nécessaire au contrôle de vitesse /pression est compliquée. A la limite, faudrait remplacer ces moteurs par un moteur à courant continu... Mais c'est pas simple pour d'autres raisons.

David75

Date d'inscription : 28/11/2011
Age : 42
Machine à café : Oscar Simonelli
Broyeur : Eureka MCI/T220
Nombre de messages : 947
Localisation : Versailles

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Dim 19 Juil 2015, 14:18

merci les mecs Smile

mon code source il est documenté mais pas hyper propre (quand on voit la qualité du code de James Ward c'est dur de faire aussi bien) et puis j'ai des parties où j'appelle des sous-parties en "sudo" c'est pas vraiment dans les règles de l'art mais ça marche bien

sinon j'ai déjà le capteur de pression électronique, j'attends juste de recevoir un capillaire pour atténuer les vibrations de la pompe, parceque sur mon mano pour le moment l'aiguille varie entre 8 et 12bars à une vitesse hypersonique Wink
(comme le détaille scientifiquement très bien [Vous devez être inscrit et connecté pour voir ce lien] dans un autre topic)
par contre ça va etre chaud de placer un 2eme SSR dans la rocket, ça prend de la place ces joujous et faut pouvoir les refroidir avec un radiateur.

j'ai aussi un 4eme capteur de température pour faire joujou, un capteur de pression barométrique (y'a vraiment un intéret? ca joue sur le café?), une imprimante thermique et un jeu de 4 manomètres très jolis pour une future intégration plus propre... à voir
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2324
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par amicalement_votre le Dim 19 Juil 2015, 15:32

Ah, ok David, je connais rien donc c'est bien que tu m'expliques: tu dis que la vitesse de rotation du moteur électrique d'une rotative est déterminé par la fréquence du réseau. Quel effet aurait une variation du voltage du courant alternatif qui alimente. Idem avec l'ampérage ?

@ R0bin: tu as un capteur de pression électronique Shocked Shocked ? Un transducteur comme dit David. C'est quoi, une ref, une photo ? Ca marche comment ?: une sorte d' "enceinte de microphone" suivie d'un convertisseur digital vers numérique ? Dans ce cas, un mano c'est pour le fun, car tu peux envoyer le signal numérique sur le raspberry et représenter la pression sur l'écran ?
avatar
amicalement_votre

Date d'inscription : 03/01/2013
Machine à café : VAM, Elektra Microcasa Semiautomatica
Broyeur : Mazzer Super Jolly
Nombre de messages : 1409
Localisation : Ile-de-France

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par David75 le Dim 19 Juil 2015, 16:47

Un transducteur est assez cher... Sauf si on sait qu'il en existe pour la pression d'huile dans le monde automobile. Et là les prix sont plus raisonnables.
Après comment ça marche... Je me suis pas penché sur la question.

Pour les moteurs à courant alternatif, tu peux lire ça :
[Vous devez être inscrit et connecté pour voir ce lien]

Tu as tous les cas, sans entrer trop loin dans les détails.

Mais au minimum tu joues sur la fréquence pour les moteurs synchrones, sinon c'est fréquence et tension (et limitation de courant ) pour les asynchrones. Et c'est moins simple, donc moins accessible en DIY

David75

Date d'inscription : 28/11/2011
Age : 42
Machine à café : Oscar Simonelli
Broyeur : Eureka MCI/T220
Nombre de messages : 947
Localisation : Versailles

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par doubleshot le Dim 19 Juil 2015, 17:27

Woah : magnifique ! Est-ce que tu pourrais poster ton code sur Github (ou ailleurs) ? Je pourrais bien m'en inspirer pour ma Gaggia Classic !

doubleshot

Date d'inscription : 05/02/2013
Machine à café : Gaggia Classic
Broyeur : Mahlkönig Vario
Nombre de messages : 25

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Dim 19 Juil 2015, 19:58

[Vous devez être inscrit et connecté pour voir ce lien] : merci ! bien sur je peux le poster par contre je pars en vacs ce sera un peu plus tard ; )

[Vous devez être inscrit et connecté pour voir ce lien] et [Vous devez être inscrit et connecté pour voir ce lien] : j'ai un capteur qui a une resolution max de 300psi achete sur ebay chine via un lien trouve sur le forum, dans les 20euros de memoire. La pression est traduite en voltage de 0 a 5v et jutilise ensuite un convertisseur analogique digital pour avoir l'information numerique sur le raspberry.
James Ward utilise le meme type de matos (un peu plus cher que moi) et le mano analogique c pour calibration ; )
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2324
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par nipoutch le Lun 27 Juil 2015, 19:17

Il est trop top ton projet ! chapeau !!

J'attend ton Git et la liste des composants pour assembler le miens clin d'oeil
avatar
nipoutch

Date d'inscription : 02/08/2013
Machine à café : Rancilio Silvia Custom
Broyeur : Rocky Doserless (bientômatique)
Nombre de messages : 85
Localisation : Montrouge

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par dynamos le Lun 27 Juil 2015, 23:41

Ça sent bon ici bounce
avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 1969
Localisation : ÎdF

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Mar 28 Juil 2015, 22:56

merci Smile
j'ai pas trop détaillé, à l'occasion (et avec une meilleure finition) je rajouterais tout ça

[Vous devez être inscrit et connecté pour voir ce lien]:

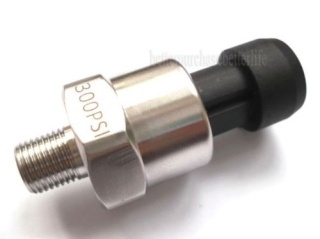

c'est celui ci que j'ai acheté:
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

malheureusement le pas de vis était en BSP, j'ai du prendre un adaptateur:
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

j'ai pas encore testé si le capteur fonctionne mais c'est pour bientôt Wink


[Vous devez être inscrit et connecté pour voir ce lien]: je sais plus trop comment faire un git, faut mettre ça sur google code ou autre?
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2324
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par nipoutch le Mer 29 Juil 2015, 00:52

ouvre un compte sur [Vous devez être inscrit et connecté pour voir ce lien] clin d'oeil
avatar
nipoutch

Date d'inscription : 02/08/2013
Machine à café : Rancilio Silvia Custom
Broyeur : Rocky Doserless (bientômatique)
Nombre de messages : 85
Localisation : Montrouge

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Jeu 30 Juil 2015, 15:48

[Vous devez être inscrit et connecté pour voir ce lien]: ayé le compte est créé, j'ai fait mon premier commit en direct live du raspberry ^^
[Vous devez être inscrit et connecté pour voir ce lien]

hésite pas si tu as des questions, le code est pas hyper propre, c'est typiquement le genre de projet construit en rajoutant couche après couche et à la fin c'est un peu compliqué de s'y retrouver Smile


edit: rajout des modules drivers noyau utilisés
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2324
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Mar 18 Aoû 2015, 12:32

Petite nouveauté:
j'ai implémenté un "boost chauffe" dans l'algorithme du PID, qui lorsqu'on allume la machine, pousse la chaudière presque au max (1.4bar) pour chauffer plus vite, puis redescend à la température consigne (courbe jaune).
je gagne désormais 10 minutes de chauffe sur ma machine:

[Vous devez être inscrit et connecté pour voir ce lien]

couplé avec la méthode Torchon(r) je peux ptet monter à 20minutes de chauffe afro
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2324
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par Skydarking le Mar 18 Aoû 2015, 12:51

C'est quoi ce changement de régime à 90°?
avatar
Skydarking
Staff

Date d'inscription : 24/10/2013
Age : 32
Machine à café : Dalla Corte Mini - La Pavoni Europicola - Plein de gadget
Broyeur : Fiorenzato F4 Nano - Autres vieux clous
Nombre de messages : 1528
Localisation : Morges - Suisse

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par amicalement_votre le Mar 18 Aoû 2015, 13:02

Je me suis posé la même question Smile.
La casse-vide je pense ? Chez moi ça ferme à la 7eme min. Alors ça peut coller (?)
avatar
amicalement_votre

Date d'inscription : 03/01/2013
Machine à café : VAM, Elektra Microcasa Semiautomatica
Broyeur : Mazzer Super Jolly
Nombre de messages : 1409
Localisation : Ile-de-France

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Mar 18 Aoû 2015, 13:11

oui probablement c'est le moment où l'eau frémit / la chaudière monte en pression / la casse-vide se ferme
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2324
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par Skydarking le Mar 18 Aoû 2015, 13:24

Ah bien vu.
On peut surement ressortir par calcul les chaleur massique et chaleur latente de l'eau de ces courbes vous pensez pas?
La puissance appliquée est la même, mais avant 90°C, on chauffe de l'eau, après, on l'évapore.

En tous cas je suis un grand fan de tes expériences Robin, continue!

Idée : ton algorithm PID semble être optimiser pour une stabilité extrême, avec des oscillations minuscules; comme c'est de la programmation, tu pourrais avoir trois phases optimisées différement non? Par ex. 1) Chauffe rapide, sans contrôle (c'est ce que tu fais je crois dans le mode boost) 2) Gestion de l'overshoot pour atteindre la consigne le plus rapidement possible 3) mode précision, comme tu l'as actuellement.

L'electronique de la Vesuvius d'Ambient Espresso fait un peu ça. Tu choisis une fourchette, par exemple +/- 4 °C autour de laquelle le contrôle est en mode PID, mais en dessous (ou au dessus) c'est du simple thermostat.
avatar
Skydarking
Staff

Date d'inscription : 24/10/2013
Age : 32
Machine à café : Dalla Corte Mini - La Pavoni Europicola - Plein de gadget
Broyeur : Fiorenzato F4 Nano - Autres vieux clous
Nombre de messages : 1528
Localisation : Morges - Suisse

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par David75 le Mar 18 Aoû 2015, 14:30

J'avais lu un article très intéressant lié sur un forum arduino avec une lib PID qu'on pouvait appeler comme une fonction avec les coefs PID.
Du coup, tu peux très bien faire des appels différents pour différents plages d'écarts à la consigne.
Je suppose que c'est ce que fait r0bin

David75

Date d'inscription : 28/11/2011
Age : 42
Machine à café : Oscar Simonelli
Broyeur : Eureka MCI/T220
Nombre de messages : 947
Localisation : Versailles

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par dynamos le Mar 18 Aoû 2015, 23:21

Super ton "boost chauffe" à l’allumage,
et peut être aussi l'associé à la sortie d'un mode éco (programmable genre 40/50°) pour la mise en veille de la machine. clin d'oeil
avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 1969
Localisation : ÎdF

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Mer 19 Aoû 2015, 13:17

[Vous devez être inscrit et connecté pour voir ce lien]: en fait, je suis soit en mode "thermostat" comme tu dis (mode "1") tout ou rien, soit en mode "grossier" avec quelques overshoots (ton mode "2")
le mode précision n'est pas très utile sur un Hx puisque le groupe a énormément d'inertie et "gomme" tous les légers décalages de consigne
si tu vois bien la courbe de la chaudière, tu verras de petites vaguelettes Wink

[Vous devez être inscrit et connecté pour voir ce lien]: oui en effet si tu regarde mon code, j'ai repris celui de James Ward, et je peux changer les 3 paramètres du P, I, et D. mais bon franchement je n'ai rien changé:
de 0 à 123°C, la chaudière est à 100%
de 123°C à 124°C, le PID régule la chauffe pour atterrissage en douceur
de 124°C à 114°C, la chaudière est à 0°C
ensuite, le PID régule la chauffe pour rester autour de 114°C
on peut pas faire plus efficace je pense, l'algorithme est fonctionnel seulement lors du dernier degré par rapport à la consigne pour un "atterissage en douceur", et j'ai même quelques overshoot (qui n'ont pas d'impact sur la chauffe du Hx au vu de l'inertie). c'est en tout cas le comportement sur ma machine Smile

[Vous devez être inscrit et connecté pour voir ce lien]: bonne idée! faudrait voir un mode qui permette de mettre la machine en fonctionnement en moins de 10 minutes au cours de la journée, par exemple...
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2324
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par Skydarking le Mer 19 Aoû 2015, 15:57

Ok!
C'est pas du tout ce que je déduisais de tes courbes, je trouvais les vaguelettes minuscules justement, et absolument aucune overshoot à l'arrivée à la consigne.
avatar
Skydarking
Staff

Date d'inscription : 24/10/2013
Age : 32
Machine à café : Dalla Corte Mini - La Pavoni Europicola - Plein de gadget
Broyeur : Fiorenzato F4 Nano - Autres vieux clous
Nombre de messages : 1528
Localisation : Morges - Suisse

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par r0bin le Dim 23 Aoû 2015, 20:15

[Vous devez être inscrit et connecté pour voir ce lien] : en fait vu de près c'est pas si mal comme précision:
[Vous devez être inscrit et connecté pour voir ce lien]

sur une consigne à 115°C, à peine quelques overshoots de +0,2°C / -0,5°C
je trouve ça pas si mal du coup Smile


sinon, sur une super idée de [Vous devez être inscrit et connecté pour voir ce lien], j'ai testé pour vous le mode "ECO"
c'est à dire, une fois la machine mise en température, j'ai choisi de redescendre la température chaudière à 90°C
la température du groupe est redescendue à 70°C en ??? minutes (j'ai pas l'info désolé)
ce que vous voyez ci-dessous est le mode "réveil", avec consigne chaudière 115°C :
[Vous devez être inscrit et connecté pour voir ce lien]

on a à peu près 12 minutes de chauffe pour revenir à la température de "travail" (ici 90°C)

peut être qu'avec une consigne ECO de 100°C chaudière, on pourrait revenir sur une machine prête à l'emploi en 5 minutes  Gné
ça ferait une sacré économie d'énergie
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2324
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Rocket Raspberry Tuning project

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 6 1, 2, 3, 4, 5, 6  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
