Re: Projet : Levier Gaggia HYbrid

Message par dynamos le Sam 29 Aoû 2015, 21:52

Heureux Langue1

dynamos

Date d'inscription : 04/12/2010
Nombre de messages : 1969

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par synopsis le Ven 04 Sep 2015, 20:38

Bon alors, c'en est où? On veut voir le bijou.
Il y un peu d'impatience, tu imagines.
Cette chaudière en cuivre, c'est super.

avatar
synopsis

Date d'inscription : 26/05/2013
Age : 46
Machine à café : Nuova Simonelli Musica Lux - Sirai
Broyeur : Eureka Zenith Club E
Nombre de messages : 321
Localisation : Frankfurt am Main

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par dynamos le Ven 04 Sep 2015, 21:47

Les plans sous Autocad sont en cours de réalisation (quand il arrive à trouver un moment)
Puis quand les fichiers seront près se sera au tour du mécano de faire chauffer les machines...

Si tu es impatient imagine toi à ma place bounce

Oui j'adore aussi ce mariage groupe/chaudière
avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 1969
Localisation : ÎdF

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par pootoogoo le Ven 04 Sep 2015, 22:17

C'est cool, en attendant tu peux travailler sur ton projet de Lady compacte. Langue2
avatar
pootoogoo
Admin

Date d'inscription : 20/01/2012
Age : 42
Machine à café : Caravel
Broyeur : Porlex Mini
Nombre de messages : 2980
Localisation : Montréal (Qc)

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par dynamos le Ven 04 Sep 2015, 22:34

C'est vrai Seb mais tu la connais mon excuse Embarassed j'ai toujours pas mis la main sur sur le récipient/grille inox de bonne taille pour la bassinelle Langue2

Puis finalement mon boosteur aurait été d'en avoir besoin pour l'emmener en vacances (micro-machine)
avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 1969
Localisation : ÎdF

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par sdelgran le Dim 06 Sep 2015, 00:43

Bon, ben t'as quasiment fini la... Un coup de vernis sur le carton et tu tires ton premier expresso ! clin d'oeil

Tres tres fort.

sdelgran

Date d'inscription : 13/06/2007
Age : 44
Machine à café : Trop. Unic Stella en ce moment.
Broyeur : Encore plus. J'aime la ferraille !
Nombre de messages : 301
Localisation : New York

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par zeb le Dim 06 Sep 2015, 09:23

Rho non comment il t'a vanné là affraid

Mdr3
avatar
zeb
Admin

Date d'inscription : 01/03/2010
Age : 46
Nombre de messages : 8494

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par dynamos le Dim 06 Sep 2015, 11:30

C'est vrai qu'elle est bonne, bravo Seb cheers Wink
Fallait bien qu'on me la vanne ma machine en carton  Heureux



Question :

Comment peut on procéder pour remplacer le boitier Gicar de remplissage auto de la chaudière par le Raspberry pi ?














Sachant que cette chaudière (BZ99) reliée à la terre à 2 sondes de niveau une mini et une maxi.

avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 1969
Localisation : ÎdF

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par r0bin le Dim 06 Sep 2015, 23:18

il faudrait voir comment tes sondes réagissent électriquement avec un multimetre
on dirait qu'il y a 2 fils par sonde
quand l'eau est détectée, multimetre en position ohm-metre, ca laisse passer le courant? (sonde debranchée du gicar, idéalement dans un verre d'eau)
quand y'a plus d'eau ca donne combien à l'ohm-metre?

en fonction des valeurs tu t'arranges (avec un montage électronique à base de pont de resistance) pour envoyer du +3.3v ou 0v sur un GPIO libre du raspberry (detection de niveau)
et en réaction tu pilotes un relais avec un autre GPIO pour actionner ou pas la pompe
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par sdelgran le Dim 06 Sep 2015, 23:47

En fait r0bin, il n'y a qu'un fil par sonde, mais je vois bien comment l'image est trompeuse. L'autre partie du circuit est tout simplement le chassis de la machine (la chaudiere en l'occurrence via l'eau).

J'ai verifie cet apres-midi avec un ami le principe de fonctionnement de ces sondes de niveau dans les machines pros en allant mesurer sur la platine et l'EPROM. C'est tout simple, comme nous nous en doutions tous...  Very Happy

Le pin du MCU est garde a VCC (via une resistance de pull-up) jusqu'a ce que l'eau fasse conduction et le mette a la masse. La logique declenche alors le remplissage.

Donc, il faut connecter la masse de la RPi au chassis et le pin au +3,3V via une resistance de pull up, qui n'est pas forcement necessaire, car on peut activer celle de la RPi pour les GPIOs utilises (perso, je prefere mettre une resistance sur certaines cartes pour eviter des etats flottants au boot, mais avec un RPi, je ne pense pas qu'il y ait de risque). Au niveau logique, il suffit d'utiliser un interrupt sur les 2 pins reliees a la sonde pour en suivre l'etat. La sonde niveau haut commande le remplissage lorsque l'etat est "haut" (pompe et EV en serie). De la meme maniere, la sonde basse commande le remplissage, stoppe la chauffe et affiche un message d'alerte (ou un truc du genre).

Au final, voila un petit schema. Les pins de la RPi sont juste numerotes sequentiellement et non a prendre a la lettre :

[Vous devez être inscrit et connecté pour voir ce lien]

sdelgran

Date d'inscription : 13/06/2007
Age : 44
Machine à café : Trop. Unic Stella en ce moment.
Broyeur : Encore plus. J'aime la ferraille !
Nombre de messages : 301
Localisation : New York

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par r0bin le Lun 07 Sep 2015, 00:31

ca a l'air très bien
tu pourrais meme te servir du SSR de la pompe pour du "pressure profiling", si celle-ci est utilisee pour l'extraction Wink
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par dynamos le Lun 07 Sep 2015, 09:21

Pouwa y a même un schéma Wink

Au moins comme ça on est fixé, la masse du Rpi peut être mis à la terre pour les niveaux de la chaudière,
Car j'avais de gros doutes en cas de défaillance de la résistance.

Reste à réfléchir pour le Rpi,
Sachant que r0bin ta version PID est fonctionnelle
et que sdelgran est chaud et commence ses test sur la bête aujourd'hui clin d'oeil

Attention je suis un copieur de Rpi Surprised

Un grand MERCI les gars
avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 1969
Localisation : ÎdF

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par sdelgran le Lun 07 Sep 2015, 10:35

[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Au moins comme ça on est fixé, la masse du Rpi peut être mis à la terre pour les niveaux de la chaudière,
Car j'avais de gros doutes en cas de défaillance de la résistance.

Oui, moi aussi... Mais a priori, les fabricants de machines n'ont pas nos craintes.

Bon, j'attaque de mon cote la "RPisation" complete d'une machine (Unic Pony). Comme ca, on se tiendra compagnie.

D'habitude, je suis plutot Arduino pour ce genre d'integration. Avec la RPi, comme r0bin le mentionnait un jour, je pense indispensable de faire en sorte que l'arret soit propre, meme lorsque le 220V est perdu inopinement. Je vais ajouter ce petit module ([Vous devez être inscrit et connecté pour voir ce lien]) sur la mienne :



[Vous devez être inscrit et connecté pour voir ce lien] a écrit:Attention je suis un copieur

Tu parles, on copie tous et on apprend. C'est pas comme a l'ecole... T'as le droit. clin d'oeil

sdelgran

Date d'inscription : 13/06/2007
Age : 44
Machine à café : Trop. Unic Stella en ce moment.
Broyeur : Encore plus. J'aime la ferraille !
Nombre de messages : 301
Localisation : New York

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par metasystem le Lun 07 Sep 2015, 11:12

pour les fans de ce genre de projets :
[Vous devez être inscrit et connecté pour voir ce lien]
ça en remotivera peut-être certains...
avatar
metasystem
Prof'spresseur

Date d'inscription : 03/12/2014
Age : 34
Machine à café : Bezzera Prof'express, pavoni europiccola 1975, hario V6, Napolitaine , french press 35cl, aéropress, turkish pot
Broyeur : compak k6 (wega), santos 6A, hario skerton, feldgrind
Nombre de messages : 5092
Localisation : Niort

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par dynamos le Lun 07 Sep 2015, 17:59

Cool, après les framboises, les bananes, maintenant les oranges  Surprised
13€ qui dit mieux ?

Edit : au vu des commentaires vaudrait peut être pas investir dans cette carte ? car aucune màj ni de pilotes ni rien en faite
avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 1969
Localisation : ÎdF

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par metasystem le Lun 07 Sep 2015, 18:47

faut que je demande à mon testeur d'essayer, mais il est pauvre en ce moment...
Mais le connaissant, même si ça ne marche pas, ça marchera, c'est juste une question de temps...
avatar
metasystem
Prof'spresseur

Date d'inscription : 03/12/2014
Age : 34
Machine à café : Bezzera Prof'express, pavoni europiccola 1975, hario V6, Napolitaine , french press 35cl, aéropress, turkish pot
Broyeur : compak k6 (wega), santos 6A, hario skerton, feldgrind
Nombre de messages : 5092
Localisation : Niort

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par dynamos le Lun 07 Sep 2015, 18:53

Dans mon cas vu mes compétences vaut mieux pas que je m’aventure avec des trucs trop complexe, déjà qu'avec Rpi c'est du Chinois Shocked

Mais c'est vrai que sur le Papier l'orange est bonne study

Maintenant ouais faut demander aux connaisseurs Wink
avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 1969
Localisation : ÎdF

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par dynamos le Jeu 17 Sep 2015, 18:55

Salut tout l'monde,

Aujourd'hui perçage et taraudage M8 d'un raccord 1/8 pour y placer un doigt de gant pour la future sonde de température,
Puis découpe du HX pour en faire un bouchon d’accueil de la sonde.











Taraudage




































Découpe du HX Embarassed






















Un coup de disque

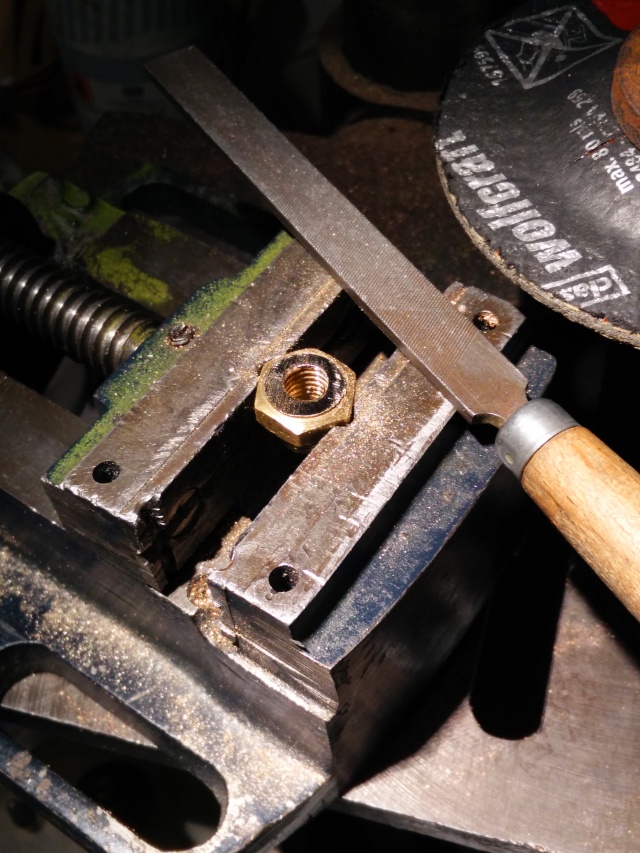

Un coup de lime Langue3












Ouais bon c'est moche, faut que je découpe le raccord pour descendre plus bas Evil or Very Mad

avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 1969
Localisation : ÎdF

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par tassacafé92 le Jeu 17 Sep 2015, 19:04

Ouah mais non c'est pas moche c'est pas très très régulier c'est tout

tassacafé92

Date d'inscription : 11/07/2015
Age : 58
Machine à café : reneka viva S 1groupe
Broyeur : Rancilio MD50
Nombre de messages : 230
Localisation : BAGNEUX 92220

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par synopsis le Jeu 17 Sep 2015, 19:23

Franchement quand je vois ça, j'ai l'impression de voir les séries américaines où ils montrent une équipe de mécanicien-chaudronniers monter un V8 dans une caisse des années 30 pour en faire un Hotrod.
avatar
synopsis

Date d'inscription : 26/05/2013
Age : 46
Machine à café : Nuova Simonelli Musica Lux - Sirai
Broyeur : Eureka Zenith Club E
Nombre de messages : 321
Localisation : Frankfurt am Main

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par dynamos le Jeu 17 Sep 2015, 19:54

Haha


Bon on remet ça, et hop hop hop Heureux











avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 1969
Localisation : ÎdF

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par r0bin le Jeu 17 Sep 2015, 19:59

respect! Gné
avatar
r0bin

Date d'inscription : 14/06/2013
Machine à café : Rok, Rocket Cellini++, Olympia Cremina 67, Peppina
Broyeur : Feldgrind 1.2, Mazzer SJ
Nombre de messages : 2323
Localisation : Hauts de Seine (92)

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par dynamos le Jeu 17 Sep 2015, 21:37

Merci Matt Gné
avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 1969
Localisation : ÎdF

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par sdelgran le Jeu 17 Sep 2015, 22:51

Je ne comprend plus comment marche ton echangeur... Via la sonde ?

Heureux

Excellent... Comme toujours !

sdelgran

Date d'inscription : 13/06/2007
Age : 44
Machine à café : Trop. Unic Stella en ce moment.
Broyeur : Encore plus. J'aime la ferraille !
Nombre de messages : 301
Localisation : New York

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par dynamos le Ven 18 Sep 2015, 07:44

Oui fini les échanges Shocked Heureux
avatar
dynamos

Date d'inscription : 04/12/2010
Machine à café : Une de tous les jours, Une de voyage, Une d'époque, Une au boulot, ..
Broyeur : Santos 600w, AerGrind, Porlex mini
Nombre de messages : 1969
Localisation : ÎdF

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par zeb le Ven 18 Sep 2015, 08:22

Il est bon ce Ludo ! Wink
avatar
zeb
Admin

Date d'inscription : 01/03/2010
Age : 46
Nombre de messages : 8494

Revenir en haut Aller en bas

Re: Projet : Levier Gaggia HYbrid

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 6 sur 25 Précédent  1 ... 5, 6, 7 ... 15 ... 25  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
